ວິທີການເຂົ້າໃຈລະຫັດຕົວແບບ Pump? ຄູ່ມືກ່ຽວກັບ DG, D, CQ ແລະຊຸດປັ໊ມ centrifugal ອື່ນໆ

ໃນເວລາທີ່ເລືອກເຄື່ອງສູບນ້ໍາອຸດສາຫະກໍາ, ວິສະວະກອນແລະທີມງານຊື້ມັກຈະພົບກັບລະຫັດແບບຈໍາລອງເຊັ່ນ: DG, D, CQ, CD, ແລະການປະສົມປະສານຕົວອັກສອນອື່ນໆ.

ສໍາລັບຜູ້ຊື້ຫຼາຍຄົນ, ຕົວອັກສອນເຫຼົ່ານີ້ອາດຈະຄ້າຍຄືຊື່ຜະລິດຕະພັນທີ່ງ່າຍດາຍ. ຢ່າງໃດກໍ່ຕາມ, ລະຫັດແບບຈໍາລອງປັ໊ມມັກຈະມີຂໍ້ມູນທີ່ເປັນປະໂຫຍດກ່ຽວກັບຊຸດຜະລິດຕະພັນ, ການອອກແບບໂຄງສ້າງ, ຫຼືປະເພດຄໍາຮ້ອງສະຫມັກ.

ຢ່າງໃດກໍ່ຕາມ, ຄວນສັງເກດວ່າຈຸດສໍາຄັນຫນຶ່ງ: ບໍ່ມີມາດຕະຖານການຕັ້ງຊື່ທົ່ວໄປສໍາລັບຕົວອັກສອນຕົວແບບ pump. ຜູ້ຜະລິດທີ່ແຕກຕ່າງກັນອາດຈະກໍານົດຊຸດຜະລິດຕະພັນຂອງຕົນເອງແຕກຕ່າງກັນ. ດັ່ງນັ້ນ, ຄວາມຫມາຍທີ່ແນ່ນອນຂອງລະຫັດປັ໊ມຄວນໄດ້ຮັບການຢືນຢັນຜ່ານເອກະສານດ້ານວິຊາການຂອງຜູ້ຜະລິດ.

ບົດຄວາມນີ້ເອົາ DG Series Horizontal Multistage Centrifugal Pump ເປັນຕົວຢ່າງເພື່ອອະທິບາຍວິທີການທີ່ລະຫັດຕົວແບບຂອງປັ໊ມຖືກເຂົ້າໃຈໂດຍທົ່ວໄປແລະວິທີການທີ່ແຕກຕ່າງກັນຂອງປັ໊ມສາມາດຈໍາແນກໄດ້.

ຕົວອັກສອນໃນຕົວແບບ Pump ຫມາຍຄວາມວ່າແນວໃດ?

ຮູບແບບປັ໊ມອຸດສາຫະກໍາປົກກະຕິແລ້ວປະກອບດ້ວຍຕົວອັກສອນ, ຕົວເລກ, ແລະສັນຍາລັກ. ຕົວອັກສອນປົກກະຕິແລ້ວຊີ້ໃຫ້ເຫັນຊຸດປັ໊ມຫຼືປະເພດໂຄງສ້າງ, ໃນຂະນະທີ່ຕົວເລກມັກຈະໃຫ້ຂໍ້ມູນທີ່ກ່ຽວຂ້ອງກັບຕົວກໍານົດການອອກແບບ.

ຕົວຢ່າງ:

DG Series Horizontal Multistage Pump Centrifugal

ໃນ​ຮູບ​ແບບ​ນີ້​:

• DG ເປັນຕົວແທນຂອງຊຸດປັ໊ມ
• ຕົວເລກຕໍ່ໄປນີ້, ອີງຕາມກົດລະບຽບການຕັ້ງຊື່ຂອງຜູ້ຜະລິດ, ອາດຈະສະແດງຕົວກໍານົດການອອກແບບເຊັ່ນ: ການໄຫຼ, ຫົວ, ຫຼືຈໍານວນຂອງຂັ້ນຕອນ.

ຢ່າງໃດກໍຕາມ, ຄວາມຫມາຍທີ່ແນ່ນອນແຕກຕ່າງກັນລະຫວ່າງຜູ້ຜະລິດ. ຜູ້ຊື້ບໍ່ຄວນຕັດສິນເຄື່ອງສູບນ້ໍາພຽງແຕ່ໂດຍຕົວອັກສອນໃນຊື່ຕົວແບບຂອງມັນ. ຂໍ້ມູນສະເພາະຂອງຜະລິດຕະພັນແລະເອກະສານດ້ານວິຊາການທີ່ສົມບູນແມ່ນຍັງເປັນພື້ນຖານສໍາລັບການຄັດເລືອກປັ໊ມ.

"DG" ຫມາຍຄວາມວ່າແນວໃດໃນ DG Series Pump?

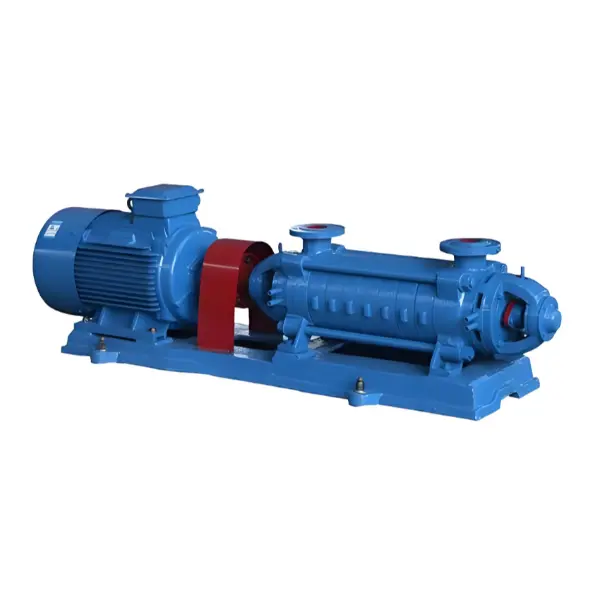

DG Series Horizontal Multistage Pump Centrifugal ແມ່ນປະເພດຂອງປັ໊ມ centrifugal ອຸດສາຫະກໍາທີ່ມີໂຄງສ້າງແນວນອນ, ດູດດຽວ, ຫຼາຍຂັ້ນຕອນ.

ປັ໊ມ DG Series ໂດຍທົ່ວໄປປະກອບມີຄຸນລັກສະນະໂຄງສ້າງດັ່ງຕໍ່ໄປນີ້:

• ການອອກແບບການຕິດຕັ້ງຕາມແນວນອນ
• ໂຄງປະກອບການດູດດຽວ
• ການຈັດລຽງຫຼາຍຂັ້ນຕອນ
• ການ​ອອກ​ແບບ​ສ່ວນ​ຂອງ​ຮ່າງ​ກາຍ pump​
• ອົງປະກອບຂອງ rotor ລວມທັງ impellers ແລະແຜ່ນການດຸ່ນດ່ຽງ

ປັ໊ມ DG Series ຖືກອອກແບບມາສໍາລັບການໂອນຂອງແຫຼວທີ່ບໍ່ມີອະນຸພາກແຂງແລະບໍ່ມີຄຸນສົມບັດທີ່ເປັນສານກັດກ່ອນ.

ອີງ​ຕາມ​ການ​ສະ​ເພາະ​ຂອງ​ຜະ​ລິດ​ຕະ​ພັນ​, ລະ​ດັບ​ອຸນ​ຫະ​ພູມ​ຂອງ​ແຫຼວ​ທີ່​ໃຊ້​ໄດ້​ແມ່ນ​:

-20°C ເຖິງ 105°C

ຄວາມກົດດັນທາງເຂົ້າຄວນຈະເປັນ:

ຫນ້ອຍກວ່າ 0.6 MPa

ວິທີການເຂົ້າໃຈຕົວເລກໃນຕົວແບບ Pump?

ນອກ​ຈາກ​ຕົວ​ອັກ​ສອນ​, ຕົວ​ເລກ​ໃນ​ຮູບ​ແບບ pump ຍັງ​ໃຫ້​ຂໍ້​ມູນ​ທີ່​ສໍາ​ຄັນ​.

ຕົວຢ່າງ, ບາງຕົວແບບເຄື່ອງສູບ centrifugal ຫຼາຍຂັ້ນຕອນອາດຈະໃຊ້ຮູບແບບເຊັ່ນ:

DG46-50×6

ໃນຮູບແບບການຕັ້ງຊື່ນີ້:

• DG — ຊຸດ pump
• 46 — ປົກກະຕິແລ້ວກ່ຽວຂ້ອງກັບຕົວຊີ້ບອກການໄຫຼ
• 50 — ໂດຍ​ປົກ​ກະ​ຕິ​ແມ່ນ​ກ່ຽວ​ຂ້ອງ​ກັບ​ການ​ຊີ້​ບອກ​ຫົວ​ດຽວ​ໃນ​ຂັ້ນ​ຕອນ​ຂອງ​ການ​
• 6 - ຈໍານວນຂອງຂັ້ນຕອນການສູບ

ຢ່າງໃດກໍຕາມ, ຜູ້ຜະລິດທີ່ແຕກຕ່າງກັນອາດຈະໃຊ້ວິທີການຕັ້ງຊື່ທີ່ແຕກຕ່າງກັນ.

ໃນ​ເວ​ລາ​ທີ່​ຈະ​ເລືອກ​ເອົາ​ເຄື່ອງ​ຈັກ​, ຈໍາ​ນວນ​ຕົວ​ແບບ​ຄວນ​ໄດ້​ຮັບ​ການ​ກວດ​ສອບ​ຮ່ວມ​ກັບ​:

• ຄວາມຕ້ອງການກະແສ
• ຄວາມຕ້ອງການຫົວຫນ້າ
• ຄຸນລັກສະນະຂອງແຫຼວ
• ອຸນຫະພູມປະຕິບັດການ
• ເງື່ອນໄຂການຕິດຕັ້ງ

ເປັນຫຍັງມີຊຸດປັ໊ມທີ່ແຕກຕ່າງກັນ?

ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາມີຄວາມຕ້ອງການປະຕິບັດງານທີ່ແຕກຕ່າງກັນ. ຜູ້ຜະລິດປົກກະຕິແລ້ວພັດທະນາຊຸດປັ໊ມທີ່ແຕກຕ່າງກັນໂດຍອີງໃສ່ໂຄງສ້າງຂອງປັ໊ມ, ການອອກແບບໄຮໂດຼລິກ, ວິທີການຜະນຶກ, ແລະເງື່ອນໄຂຂອງຄໍາຮ້ອງສະຫມັກ.

ໂຄງສ້າງປັ໊ມ

ຊຸດທີ່ແຕກຕ່າງກັນອາດຈະມີໂຄງສ້າງທີ່ແຕກຕ່າງກັນ, ເຊັ່ນ:

• ການອອກແບບແນວນອນ ຫຼືແນວຕັ້ງ
• ໂຄງປະກອບການຂັ້ນຕອນດຽວຫຼືຫຼາຍຂັ້ນຕອນ
• ການຈັດການດູດທີ່ແຕກຕ່າງກັນ

ແຕ່ລະການອອກແບບແມ່ນພັດທະນາສໍາລັບຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກສະເພາະ.

ການອອກແບບໄຮໂດຼລິກ

ການອອກແບບໄຮໂດຼລິກພາຍໃນຂອງປັ໊ມມີຜົນກະທົບຕໍ່ວິທີການໂອນພະລັງງານຂອງແຫຼວ.

ປັ໊ມ centrifugal multistage ໃຊ້ impellers ຫຼາຍອັນຈັດລຽງຢູ່ໃນ rotor, ໃນຂະນະທີ່ປັ໊ມຂັ້ນຕອນດຽວໃຊ້ຫນຶ່ງ impeller. ຄວາມແຕກຕ່າງຂອງໂຄງສ້າງມີຜົນກະທົບຕໍ່ວິທີການທີ່ປັ໊ມຖືກເລືອກສໍາລັບລະບົບສະເພາະ.

ການອອກແບບການປະທັບຕາ Shaft

ຊຸດປັ໊ມອາດຈະແຕກຕ່າງກັນໃນການຈັດການປະທັບຕາ.

• ປະທັບຕາກົນຈັກ
• ປະທັບຕາການຫຸ້ມຫໍ່

ໂຄງສ້າງການຜະນຶກທີ່ເຫມາະສົມແມ່ນຂຶ້ນກັບການອອກແບບປັ໊ມແລະຄວາມຕ້ອງການປະຕິບັດງານ.

ຄວາມແຕກຕ່າງລະຫວ່າງປັ໊ມ DG ແລະ D Series ແມ່ນຫຍັງ?

ໃນການຈັດປະເພດເຄື່ອງສູບນ້ໍາແບບດັ້ງເດີມຈໍານວນຫຼາຍ, D ແລະ DG ຊຸດປັ໊ມແມ່ນກ່ຽວຂ້ອງກັບໂຄງສ້າງປັ໊ມ centrifugal multistage ຕາມແນວນອນ.

ຢ່າງໃດກໍ່ຕາມ, ຄວາມແຕກຕ່າງທີ່ແນ່ນອນລະຫວ່າງ D ແລະ DG ແມ່ນຂຶ້ນກັບການຈັດປະເພດຜະລິດຕະພັນຂອງຜູ້ຜະລິດ.

ມັນບໍ່ຖືກຕ້ອງທີ່ຈະພຽງແຕ່ສົມມຸດວ່າ DG ແມ່ນດີກ່ວາ D, ຫຼືວ່າ D ແລະ DG ແມ່ນປະເພດປັ໊ມທີ່ແຕກຕ່າງກັນຫມົດ.

CQ ຫມາຍຄວາມວ່າແນວໃດໃນຕົວແບບ Pump?

ບໍ່ເຫມືອນກັບປັ໊ມຊຸດ DG, CQ ບໍ່ແມ່ນຕົວຫຍໍ້ທົ່ວໄປທີ່ໃຊ້ໂດຍຜູ້ຜະລິດປັ໊ມທັງຫມົດ.

ບໍລິສັດທີ່ແຕກຕ່າງກັນອາດຈະໃຊ້ CQ ເປັນລະຫັດຊຸດຜະລິດຕະພັນສໍາລັບການອອກແບບປັ໊ມທີ່ແຕກຕ່າງກັນ.

ເມື່ອກວດເບິ່ງປັ໊ມຊຸດ CQ, ຜູ້ຊື້ຄວນຢືນຢັນຜ່ານ:

• ລາຍການຜູ້ຜະລິດ
• ຂໍ້ມູນສະເພາະຂອງຜະລິດຕະພັນ
• ຮູບແຕ້ມດ້ານວິຊາການ
• ລາຍລະອຽດຂອງຜະລິດຕະພັນ

ການຕີຄວາມທີ່ຖືກຕ້ອງແມ່ນຂຶ້ນກັບລະບົບການຈັດປະເພດຂອງຜູ້ຜະລິດເອງ.

ວິທີການກໍານົດຢ່າງລວດໄວຂອງຊຸດປັ໊ມທີ່ຖືກຕ້ອງ?

ຢືນຢັນການສູບນ້ໍາຂະຫນາດກາງ

ກວດ​ສອບ​ຄັ້ງ​ທໍາ​ອິດ​:

• ທາດແຫຼວໃດຈະຖືກໂອນ?
• ມັນມີອະນຸພາກແຂງບໍ?
• ມັນ corrosive?

ຕົວຢ່າງ, ປັ໊ມ DG Series ຖືກອອກແບບມາສໍາລັບຂອງແຫຼວທີ່ບໍ່ມີອະນຸພາກແຂງຫຼືຄຸນສົມບັດ corrosive.

ກວດເບິ່ງເງື່ອນໄຂການດໍາເນີນງານ

ເງື່ອນໄຂທີ່ສໍາຄັນປະກອບມີ:

• ອຸນຫະພູມຂອງແຫຼວ
• ຄວາມກົດດັນທາງເຂົ້າ
• ຄວາມຕ້ອງການລະບົບ

ເຂົ້າໃຈໂຄງສ້າງ Pump

ກ່ອນທີ່ຈະເລືອກປັ໊ມ, ຢືນຢັນ:

• ການອອກແບບຂັ້ນຕອນດຽວຫຼືຫຼາຍຂັ້ນຕອນ
• ໂຄງສ້າງແນວນອນ ຫຼືແນວຕັ້ງ
• ປະເພດດູດ

ທົບທວນຂໍ້ມູນດ້ານວິຊາການທີ່ສົມບູນ

ຊື່ຕົວແບບປັ໊ມແມ່ນພຽງແຕ່ຂັ້ນຕອນທໍາອິດ. ການຄັດເລືອກແບບມືອາຊີບຍັງຄວນພິຈາລະນາສະເພາະຂອງຜະລິດຕະພັນ, ຮູບແຕ້ມດ້ານວິຊາການ, ຄວາມຕ້ອງການປະຕິບັດງານແລະຄໍາແນະນໍາຂອງຜູ້ຜະລິດ.

ເປັນຫຍັງຜູ້ຊື້ຄວນເຂົ້າໃຈລະຫັດຕົວແບບ Pump?

ການສື່ສານທີ່ດີກວ່າກັບຜູ້ສະຫນອງ

ການຮູ້ຄວາມຫມາຍພື້ນຖານຂອງຊຸດປັ໊ມຊ່ວຍໃຫ້ຜູ້ຊື້ອະທິບາຍຄວາມຕ້ອງການຂອງພວກເຂົາໄດ້ຊັດເຈນຫຼາຍຂຶ້ນ.

ຫຼີກເວັ້ນການເລືອກທີ່ບໍ່ຖືກຕ້ອງ

ຄວາມເຂົ້າໃຈກ່ຽວກັບການຈັດປະເພດປັ໊ມຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການເລືອກປັ໊ມໂດຍອີງໃສ່ຮູບລັກສະນະຫຼືລາຄາເທົ່ານັ້ນ.

ການປຽບທຽບຜະລິດຕະພັນທີ່ງ່າຍກວ່າ

ຜູ້ຊື້ສາມາດປຽບທຽບຄອບຄົວປັ໊ມທີ່ແຕກຕ່າງກັນຢ່າງມີປະສິດທິພາບໂດຍການເຂົ້າໃຈຄວາມແຕກຕ່າງຂອງໂຄງສ້າງຂອງພວກເຂົາ.

ລະຫັດຕົວແບບ Pump ເຊັ່ນ DG, D, ແລະ CQ ຖືກນໍາໃຊ້ເພື່ອກໍານົດຊຸດ pump ຫຼືປະເພດການອອກແບບທີ່ແຕກຕ່າງກັນ.

DG Series Horizontal Multistage Pump Centrifugal ເປັນຕົວແທນຂອງການອອກແບບປັ໊ມທີ່ມີໂຄງສ້າງແນວນອນ, ດູດດຽວ, ຫຼາຍຂັ້ນຕອນເພື່ອໂອນນໍ້າສະອາດທີ່ເຫມາະສົມພາຍໃຕ້ເງື່ອນໄຂການເຮັດວຽກທີ່ກໍານົດໄວ້.

ຢ່າງໃດກໍຕາມ, ຕົວອັກສອນປັ໊ມຢ່າງດຽວບໍ່ສາມາດກໍານົດວ່າຜະລິດຕະພັນທີ່ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກສະເພາະໃດຫນຶ່ງ.

ວິທີການເລືອກທີ່ຖືກຕ້ອງແມ່ນເພື່ອປະເມີນເງື່ອນໄຂການເຮັດວຽກທີ່ສົມບູນ, ລວມທັງເຄື່ອງສູບນ້ໍາຂະຫນາດກາງ, ອຸນຫະພູມ, ຄວາມຕ້ອງການຄວາມກົດດັນ, ເງື່ອນໄຂການຕິດຕັ້ງ, ແລະຂໍ້ກໍານົດດ້ານວິຊາການທີ່ຜູ້ຜະລິດສະຫນອງ.
